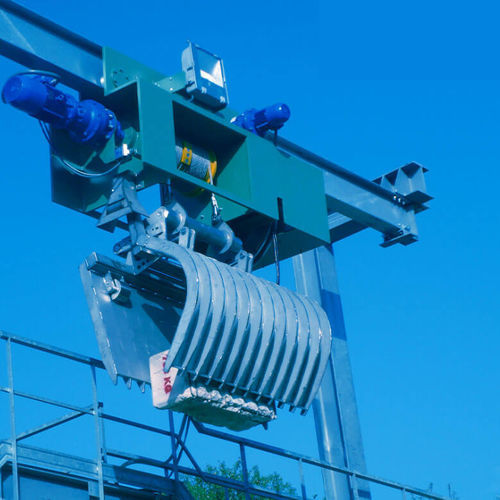

滚筒网栅 SGM

机械

类别 / 类型
类别：取水口
类型：格栅

适用场景
SGM 型自动格栅清洁机用于大流量淡水或海水取水场合：水电站取水、冷却水取水、净化与海水淡化、工业生产用水取水等。

结构说明
SGM 由多根钢柱支撑的单轨运行结构组成。小车在单轨上运行，装有四个车轮，至少两个由齿轮电机驱动。小车组件的电源可通过滑触线式多芯电缆或电缆卷筒供电。小车上装有电动葫芦，通过卷筒缠绕的两根钢丝绳进行升降；葫芦配备自锁减速电机、位置传感器和过载电机械保护装置。料斗的开闭由安装在小车上的液压控制单元驱动的两根双作用不锈钢液压缸实现。料斗筛用于收集筛除的物料。

工作原理
料斗下部为固定刮板梳，与格栅杆保持接触，下降时将截留物刮入通道底部。上部旋转料斗由液压缸驱动，上升时夹持并携带截留物到排放位置。SGM 可沿直线、曲线或混合轨迹运行，便于清洁不相邻或非线性布置的格栅。可手动或全自动运行，并可在检修或排空渠道时仅对部分格栅段进行清洁。

优势

• 快速清洁超大通道
• 可将筛出物排放至较远距离
• 可在非直线格栅上作业
• 清洁单元紧凑
• 可视遥控操作

特性 / 技术参数

• 型号：SGM
• 适用范围：水电站取水、冷却水取水、净化与淡化、工业取水
• 支撑结构：钢制立柱支撑单轨
• 小车：四轮小车，至少两轮由齿轮电机驱动
• 小车供电：滑触线多芯电缆或电缆卷筒
• 葫芦：电动葫芦，卷筒上两根钢丝绳，自锁减速电机，位置传感器，过载保护
• 料斗驱动：两根双作用不锈钢液压缸与液压控制单元
• 料斗功能：料斗筛、固定下部刮板梳、上部旋转料斗
• 轨迹能力：直线、曲线或混合轨迹
• 操作模式：手动或全自动；可选择段落操作
• 适用于淡水与海水大流量工况
