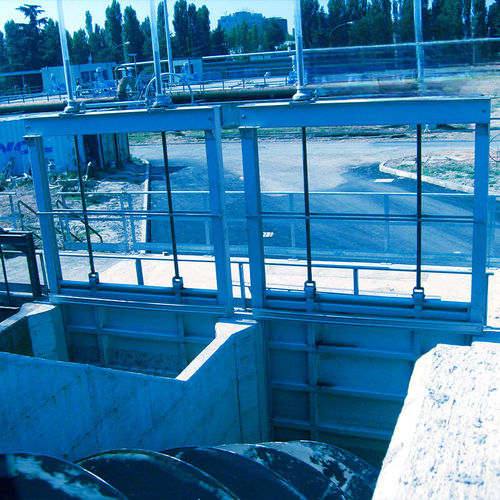

闸门式水闸 P2V3

不锈钢

类别 / 类型 取水 / 闸门

描述 P2V 系列闸门用于渠道、潜水入口和贮水池的截断。由整体钢板（enbloc）制成并加筋，侧向密封为 SBR 弹性体中空圆棒，框架为标准钢型材。驱动系统为与闸门铰接的钢制双螺杆和带手轮的双减速齿轮箱；P2V3A/P2V4A 型配电动执行器。密封可采用光面密封或楔形方案：四个装在轴上的滑动青铜轮和四个固定在框架上的楔块产生水平推力以压紧密封面。闸门可为三面密封（P2V3）或四面密封（P2V4），提供轻型、中型或重型系列，并可选择升螺杆或非升螺杆类型。标准材质为碳钢；可按要求整体采用不锈钢制造。

主要特性

• 适用于大跨度开口
• 手动操作，可选电动执行器
• 密封方案灵活：光面或楔形

型号

• P2V3：三面密封
• P2V4：四面密封
• P2V3A / P2V4A：带电动执行器的同等技术规格
• 系列：轻型、中型、重型
• 类型：升螺杆或非升螺杆
• 材料：标准为碳钢；不锈钢按需提供

技术规格

• 整体钢制挡板，带加强筋
• 侧向密封为 SBR 弹性体中空圆棒
• 框架为标准钢型材
• 驱动系统：与闸门铰接的钢制双螺杆
• 驱动：带手轮的双减速箱（A 型可配电动执行器）
• 密封选项：光面密封或楔形方案
• 楔形部件：四个装在轴上的滑动青铜轮和四个固定在框架上的楔块以产生水平推力
• 密封配置：三面（P2V3）或四面（P2V4）
• 系列强度：轻型、中型、重型
• 类型选项：升螺杆或非升螺杆
• 标准材料：碳钢；可按需提供完整不锈钢结构
