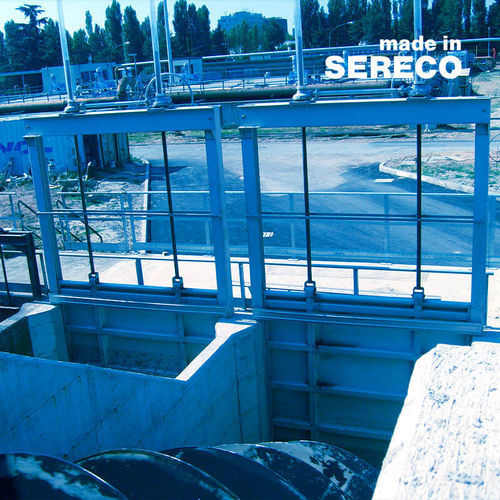

闸门式水闸 P2V4

不锈钢

描述
P2V型闸门用于渠道、潜水孔口和储水池的截断装置。结构由适当加劲的一体式钢板闸板、SBR弹性体中空圆棒侧密封、标准钢型材框架以及门体铰接式钢制双螺杆和带手轮的双级减速传动系统组成。密封可采用光面密封或楔形密封方案：四个装在轴上的滑动青铜轮和四个固定在框架上的楔块产生水平推力，压紧密封面。该系列可提供三面密封（P2V3）和四面密封（P2V4）。P2V3A与P2V4A在技术特性相同的基础上配备电动执行器。各版本可按轻型、中型或重型系列供应，并可选择升螺杆或非升螺杆。标准材质为碳钢；可按要求提供全不锈钢制造。

类别 / 类型
类别：取水
类型：输水闸门

可用版本

• P2V3（三面密封）
• P2V4（四面密封）
• P2V3A、P2V4A（具有电动执行器，技术特性相同）

优势

• 适用于非常大的跨度
• 通过手轮或电动执行器进行简便操作
• 可提供适应不同工况的轻型、中型和重型配置

技术特性

• 结构：标准为碳钢；可按要求提供全不锈钢
• 闸板：适当加劲的一体式钢闸板
• 框架：标准钢型材
• 密封：SBR弹性体中空圆棒侧密封；可选三面或四面密封
• 密封方式：光面密封或楔形方案，采用4个滑动青铜轮与4个固定楔产生水平推力
• 驱动系统：门体铰接式钢制双螺杆；带手轮的双级减速箱
• 执行方式：手轮手动；P2V3A与P2V4A可配电动执行器
• 系列：可按轻型、中型或重型系列供应
• 螺杆类型：可选升螺杆或非升螺杆
