滚筒网栅 GGPSC

栅条式机械立式

类别 / 类型
类别：取水
类型：格栅 / 筛网

适用场景

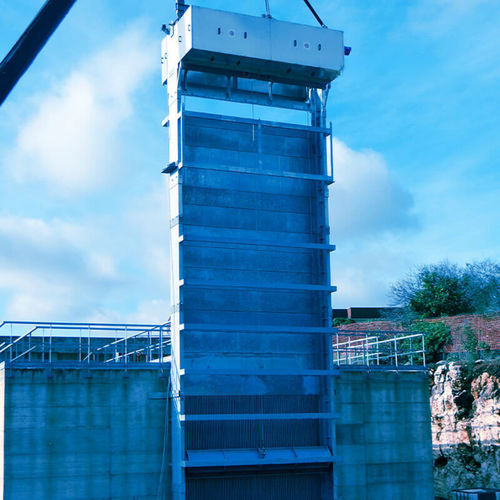

GGPSC 型亚垂直缆索平面格栅（GGPSC-type sub-vertical cable flat-bar screen）用于取水口的宏观拦截以及大型污水或工业废水处理厂。其特别适用于深且宽的渠槽，需要高通量清除粗大杂物的场合。

结构组成
主要由：冲压折弯钢板制成的机架；通过支撑横梁固定于渠槽的平扁杆组成的过滤区；带齿的钢制摆动料斗，借助带轮的导轨滑动；由三根钢索、缆筒及其支座组成的料斗搬运系统；装配在缆筒轴上的摆动减速电机；通过第三根钢索由电动执行器控制料斗旋转；以及安装在机件上部的料斗清洗/排放系统。

工作原理
沉积在杆件上的杂物由摆动料斗在上行过程中提升。料斗在接近上端排放处时，通过电动执行器的驱动以及料斗的几何形状完成旋转并排出物料。上行结束后料斗在顶端停留预设时间，然后下降，下降过程中借助导向及旋转控制保持与杆件的安全间距。下降结束后再次启动上行，循环自动完成。超载保护采用标准测力装置，或可选配电子吸收/电流限制器。无机件浸入水中且结构简洁、全自动运行，保证长期稳定可靠的性能。

优势

• 无机械可动部件浸入水中
• 可安装于深且宽的渠槽
• 占地体积小
• 能提升大型杂物
• 结构坚固耐用

技术参数 / 规格

• 机架：冲压折弯钢板结构
• 过滤区：通过支撑横梁固定在渠槽的平扁杆组合
• 料斗：带齿的钢制摆动料斗；在带轮导轨上滑动
• 料斗搬运：三根钢索、缆筒及支座
• 驱动：装配在缆筒轴上的摆动减速电机；料斗旋转用电动执行器
• 料斗清洗：上部安装的专用清洗系统用于排出截留物
• 超载保护：标准测力装置或可选电子吸收/电流限制器
• 运行：完全自动清洗循环；无机械部件浸入水中
• 适用范围：取水口宏观拦截；大型污水及工业废水处理厂；适用于深且宽的渠槽
