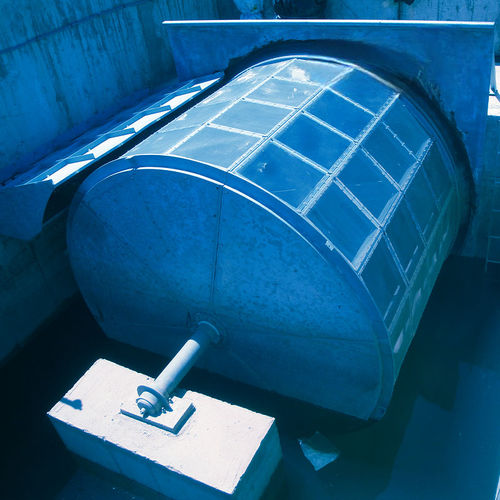

滚筒网栅 GRSI

逆流式栅条式旋转

产品名称
旋转鼓式筛（GRSI），用于取水应用中的微筛分。

适用场景
GRSI适用于海水、湖水或河流水源的取水设施，常用于冷却系统、海水淡化、饮用水处理、灌溉及工业工艺用水。

结构与制造

• 由径向钢型材加固的坚固圆柱形支承结构，提供大面积自由圆柱表面，能承受水中转动及水力载荷。
• 一系列可拆卸的滤板通过螺栓固定于结构；每个滤板由框架及方孔网或冲孔板组成，便于更换和维护。
• 固定的中心轴支撑整个鼓体。
• 两个侧支承配备特殊自润滑衬套，尺寸设计用于水中连续运行并承受鼓体相对于固定轴的旋转。
• 具有圆柱齿轮的减速电机，通过与齿条啮合的齿轮小齿驱动鼓体旋转。
• 逆流洗刷泵管配备高压喷嘴，从内向外清洗过滤表面。
• 用于收集筛出固体和洗涤水的料斗。
• 在旋转鼓与固定的渠道壁钢件之间安装密封垫片以实现密封。
• 标准的测力保护装置提供过载保护，亦可按需配置电子吸收限流器。
• 结构简单、全自动清洗，确保持续高效的性能和长期可靠性。

工作原理
进水沿鼓轴方向进入，遇到封闭的前表面，被迫从外向内通过由滤板组成的圆柱形过滤面。过滤后的水在鼓内汇合并沿轴向排出。被截留的固体在内向外喷射的洗涤水作用下被推入料斗收集。

优点

• 由于水中无活动机械部件，维护量减少。
• 仅在清洗时驱动鼓体运转，可节能并延长使用寿命。
• 单位流量高。
• 结构坚固，适应重载工况。

技术参数 / 规格

• 型号：GRSI（旋转鼓式筛）。
• 应用：取水用于冷却、海水淡化、饮用水处理、灌溉和工业工艺。
• 滤板：可拆卸框架式滤板，方孔网或冲孔板。
• 驱动：带圆柱齿轮的减速电机，齿轮‑齿条传动。
• 清洗系统：逆流清洗杆配高压喷嘴（内 → 外）。
• 支承：侧支承带自润滑衬套；固定中心轴。
• 密封：旋转鼓与固定渠道部件之间的垫片密封系统。
• 料斗：收集筛出固体及洗涤水。
• 过载保护：标准为测力装置；电子吸收限制器可选。
• 运行：全自动清洗；除清洗外鼓体保持静止以降低能耗。
• 结构：钢结构，采用径向型材加固以提高机械强度。
