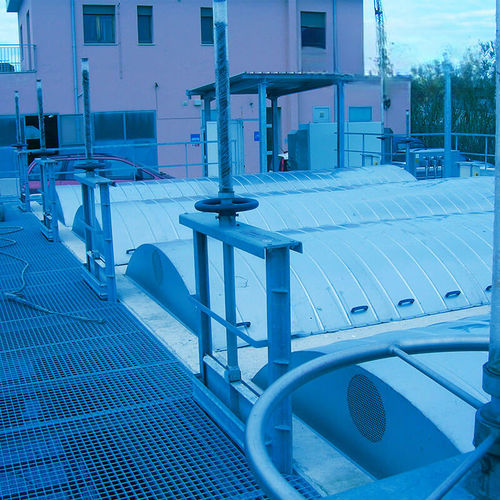

闸门式水闸 PV3

不锈钢

产品描述
PV 型闸门用作渠道截断、液位调节和储罐的截流元件。其由经适当加劲的一体式钢闸板、SBR 弹性体中空圆棒侧密封、标准钢型材框架以及铰接于闸板的钢丝杠传动系统组成。手轮由推力滚动轴承支承并直接驱动丝杠，因此在尺寸较小且静水推力较低、不需要齿轮箱的情况下适用。可提供三面密封（PV3）或四面密封（PV4）。标准材质为碳钢；可按要求提供不锈钢。

类别 / 类型

• 取水
• 压力管道闸门

优势

• 良好的液压密封性
• 手动操作简便
• 结构轻便

附加特性

• 经适当加劲的一体式钢闸板
• SBR 弹性体中空圆棒侧密封
• 标准钢型材框架
• 铰接于闸板的钢丝杠传动系统
• 手轮由推力滚动轴承支承（直接手动控制）
• 可提供三面密封（PV3）或四面密封（PV4）
• 标准材质：碳钢；可按要求提供不锈钢

技术规格

• 系列 / 型号名称：PV
• 应用：渠道截断、液位调节、储罐的截流元件
• 闸板：一体式钢闸板，带加劲
• 密封：SBR 弹性体中空圆棒；PV3（三面）和 PV4（四面）配置
• 框架：标准钢型材
• 驱动：铰接于闸板的钢丝杠；手轮直接操作；手轮由推力滚动轴承支承
• 典型使用场景：尺寸小且静水推力低，不需要齿轮箱
• 标准材质：碳钢；可按要求提供不锈钢
