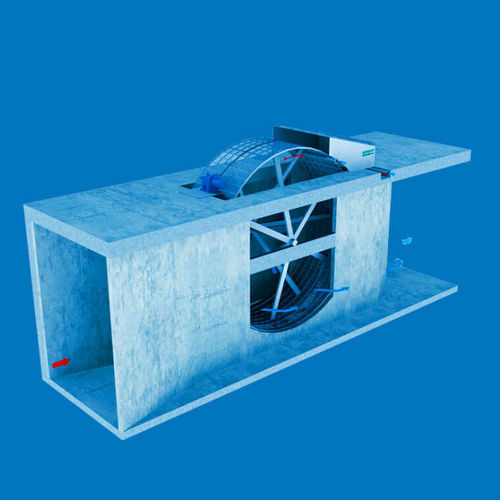

水过滤器 VTR2

产品概述
VTR2 侧流大口径回转鼓式过滤器为沉入式回转鼓筛，适用于深水取水装置（海水、湖泊或河流）4–5 米以上的深度。用于工业冷却水供应、海水淡化前处理、饮用水处理前处理及其它生产过程的取水过滤。

类别 / 类型
类别：取水设备
类型：回转鼓筛 / 沉入式侧流过滤器

结构
机组采用圆筒形承载结构，配有径向钢肋加固，支撑大面积自由圆筒过滤面。过滤面由可拆卸的螺栓固定滤板（框架+方孔网）组成，便于现场更换。鼓体通过中心轴旋转，轴承由两侧支撑并采用寿命润滑轴承。传动由带圆柱齿轮的减速电机通过齿轮齿条驱动。清洗系统采用内向外逆流高压喷嘴洗刷并将筛下物排入料斗。密封采用回转鼓与安装于渠道上的固定钢件之间的垫片密封。过载保护采用标准测力装置，或可选电子吸收限流器。

主要部件

• 带径向钢肋的圆筒承载结构
• 可拆卸螺栓固定滤板（框架+方孔网）
• 中心回转轴
• 两侧支撑配寿命润滑轴承
• 带圆柱齿轮的减速电机及齿轮齿条传动
• 两根内向外逆流高压喷嘴洗刷杆
• 用于筛下物和洗水的料斗
• 回转鼓与固定渠道件之间的垫片密封系统
• 过载保护：测力装置或可选电子吸收限流器

工作原理
进入渠道的水被引导至鼓体外侧的沉入表面，通过鼓体从外向内过滤，并于两端轴向排出。下游中央面封闭，使流量在滤前分流并在滤后重新合流。附着于鼓外表面的固体通过由内向外喷射的洗涤水被清除，并被推动至料斗回收。

应用

• 深水取水（海水、湖水、河水），深度 >4–5 米
• 工业过程冷却水供应
• 海水淡化前处理
• 饮用水处理前处理
• 其它工业生产过程取水

主要优点

• 适用于超大流量工况
• 采用不锈及可回收材料制造
• 寿命润滑轴承支持连续运行
• 结构简单，日常维护工作量低
• 内部全自动清洗保证长期稳定运行

特性 / 技术参数

• 型号：VTR2
• 安装深度：适用于深度大于4–5米的渠道
• 过滤原理：侧流沉入式回转鼓（外→内）
• 过滤介质：可拆卸滤板配方孔网
• 传动：带圆柱齿轮的减速电机，齿轮齿条传动
• 清洗：两根内向外逆流高压喷嘴洗刷杆
• 材料：不锈及可回收材料
• 轴承：寿命润滑，适用于沉入式连续运行
• 密封：回转鼓与固定渠道件间的垫片密封系统
• 收集：用于筛下物和洗水的料斗
• 过载保护：测力装置；可选电子吸收限流器
• 运行方式：全自动清洗
